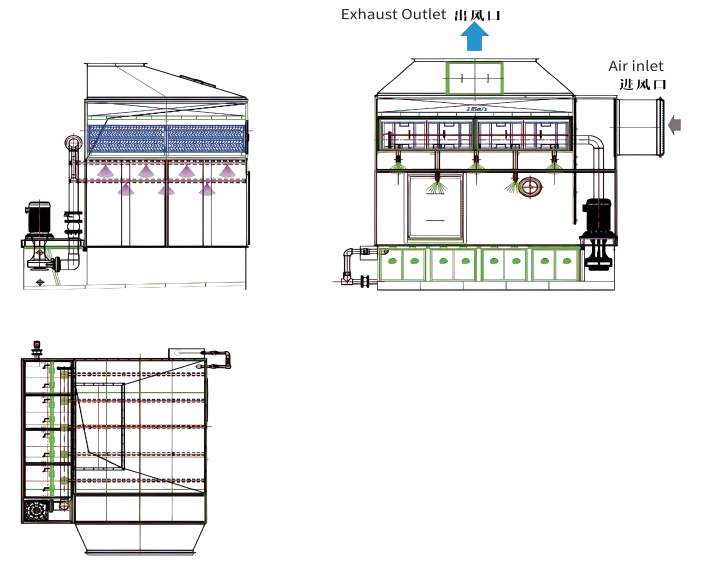

فرم ساختاری $ $
اصل کار
کابینت اسپری افقی مجهز به دو پرده آب در داخل است. حالت اول یک صفحه سوراخ شده از جنس استنلس استیل مستطیل و دوم یک صفحه استیل ضدزنگ غیر نصب شده است. آب از داخل آب بالای صفحه پرده آب وارد می شود و یک فیلم آب را تشکیل می دهد که از بالا به پایین روی صفحه استیل ضد زنگ جریان دارد. گاز اگزوز وارد انتهای جمع کننده گرد و غبار می شود و با فیلم آب جریان به سمت پایین در صفحه استیل ضد زنگ برخورد می کند. گاز حاوی گرد و غبار توسط فیلم آب مرطوب رهگیری و به دام می افتد و ذرات گرد و غبار در پایین سینی آب در پایین جمع کننده گرد و غبار با آب جریان می یابند. پس از برخورد با صفحه پرده آب دوم ، گاز اگزوز در قسمت پایین صفحه پرده آب به آب برخورد می کند و گردش می کند. برخی از ذرات گرد و غبار بزرگتر به طور مستقیم در سینی آب مستقر می شوند. سپس ، گاز حاوی گرد و غبار با سرعت زیاد از کانال S شکل عبور می کند و تعداد زیادی از قطرات آب را هم زده می شود و به گرد و غبار اجازه می دهد تا به طور کامل با قطرات آب تماس گرفته و میزان گرد و غبار موجود در گاز را از بین ببرد. این روش می تواند برای ذرات و گرد و غبار بالاتر از 5 میکرومتر به راندمان برداشت گرد و غبار برسد. $ $
خصوصیات

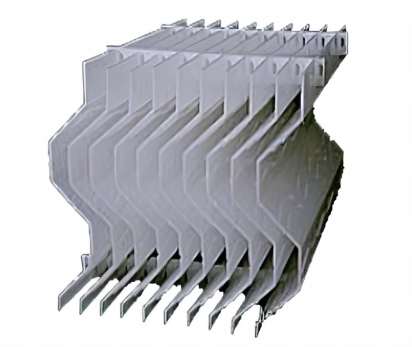

پس از برداشتن گرد و غبار ، جداکننده آب گاز در خروجی رطوبت گاز را از بین می برد. گاز دودکش از کانال خم دمیستر عبور می کند و تحت عمل نیروی بی تحرکی و گرانش ، قطرات مایع حمل شده در جریان گاز از هم جدا می شوند. پس از برداشتن گرد و غبار ، گاز دودکش با سرعت مشخص از طریق دیمیزر جریان می یابد و گاز دودکش به سرعت و مداوم جهت را تغییر می دهد. با توجه به نیروی گریز از مرکز و بی تحرکی ، غبار در گاز دودکش ها با تیغه های Demister برخورد می کنند و جمع آوری می شوند. قطرات غبار برای تشکیل یک جریان آب جمع آوری شده و تحت عمل گرانش ، دستیابی به جداسازی گاز مایع ، به سینی جمع آوری آب زیرین سقوط می کنند و اطمینان حاصل می کنند که گاز دودکش از طریق دیمیزر نیازهای دفع را برآورده می کند و مرخص می شود.

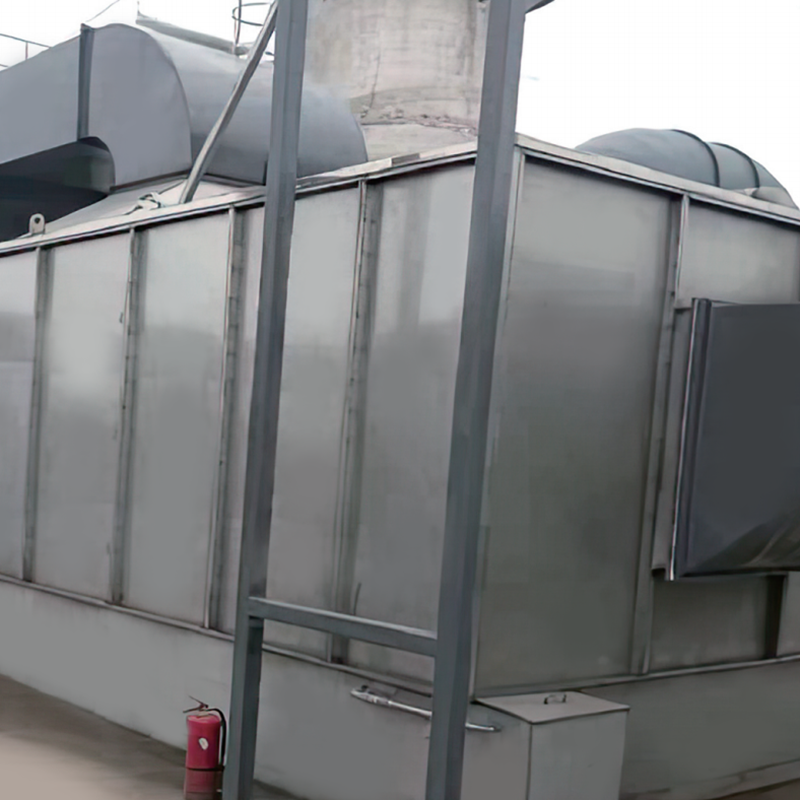

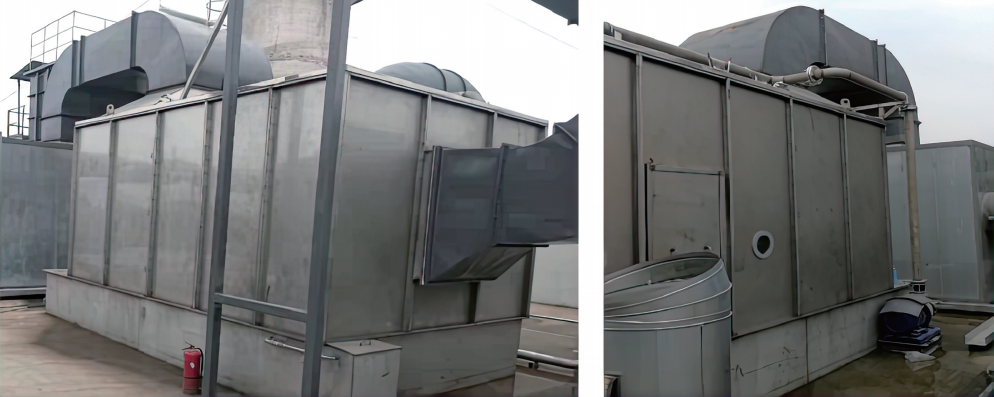

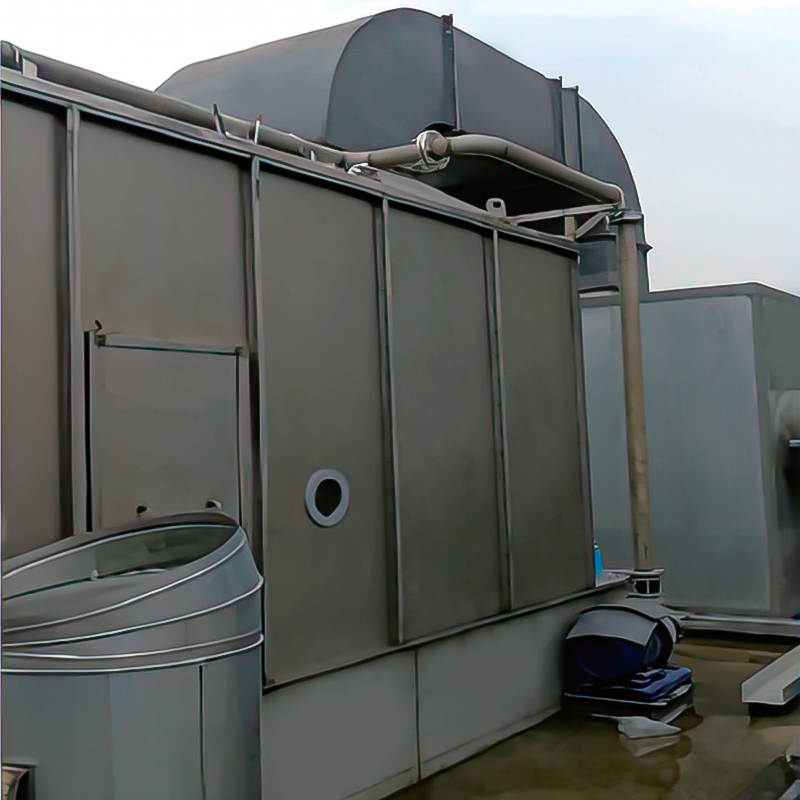

در مقایسه با برج حذف گرد و غبار اسپری عمودی ، کابینت حذف گرد و غبار اسپری افقی (پرده آب) از مزیت نگهداری راحت و روشهای مختلف حذف گرد و غبار برخوردار است. این کابینت برداشتن گرد و غبار ، از بین بردن گرد و غبار گرداب ورم آب پرده آب را تصویب می کند ، و بدنه کابینت از مواد استیل ضد زنگ ساخته شده است و دارای یک سینی آب از جنس استنلس استیل است. قسمت کابینت مجهز به درب تعمیر و نگهداری است که ورود و نگهداری پرسنل مناسب است.
مزایا: چیدمان آسان ، حجم زیاد هوا برای تصفیه و برداشتن گرد و غبار ، راندمان برداشتن گرد و غبار بالا و نگهداری مناسب. $ $
