LQ-GXF دریچه فشار فشار درجه حرارت بالا

هدف عمدتا برای تهویه متناسب گاز دودکش با دمای بالا استفاده می شود. LT به طور گسترده در مکانهایی که نیازهای نشت زیاد نیست ، مانند RTO و سایر مکان های تخلیه مستقیم دود با درجه حرارت بالا استفاده می شود. این ماده عمدتاً از بدنه دریچه پروانه و یک محرک پنوماتیک تطبیق یافته (GT/RT/AT/AW) تشکیل شده است که می تواند برای کنترل سوئیچ یا تنظیم جریان رسانه خط لوله فشار کم استفاده شود. شیر پروانه ای یک شکل ساختاری جدید از یک صفحه پروانه خط مرکزی و یک جوشکاری صفحه فولادی با ساختار کوتاه با یک ساختار جمع و جور ، وزن سبک ، نصب آسان ، مقاومت در برابر جریان کوچک ، ظرفیت جریان بزرگ را اتخاذ می کند و از تأثیر گسترش با دمای بالا جلوگیری می کند و کار را آسان می کند. LT را می توان در موقعیت های مختلف نصب کرد بدون اینکه تحت تأثیر جهت جریان محیط قرار بگیرند. با استفاده از هوای فشرده شده ، ساقه دریچه صفحه پروانه دایره ای دایره ای را هدایت می کند تا در اطراف محور بچرخد تا جریان کنترل شود. شیر پس از چرخش 90 درجه از موقعیت اولیه ، یک عمل (از باز تا بسته یا نزدیک به باز) را انجام می دهد. مخالف عمل دیگر را انجام می دهد (از نزدیک به باز یا از باز تا بسته). $ $

نقل قول کنید

بارگیری کردن

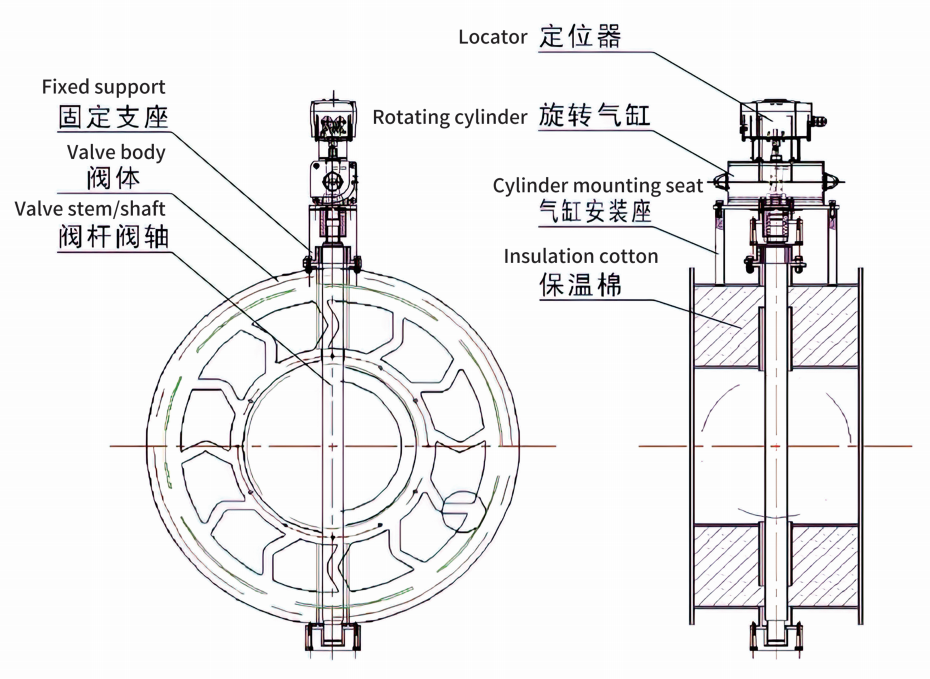

فرم ساختاری $ $

ویژگی

1. مواد فلزی مقاوم در برابر درجه حرارت بالا با ساختار پایدار و ترک خوردگی.

2. تیغه منفرد با میزان نشت کم و نشت مقدار CV 0.5 ٪.

درایو پنوماتیک با عملکرد انعطاف پذیر و سر و صدای کم.

4. ساختار ساده ، آسان برای نگهداری و سوئیچ سریع ، که باعث افزایش کارآیی کار و کاهش زمان نگهداری می شود. با توجه به نیاز مشتری ، حلقه های آب بندی مختلف و قطعات ساخته شده از مواد مختلف می توانند برای رسانه ها و شرایط مختلف کار انتخاب شوند ، و باعث می شود دریچه پروانه پنوماتیک به نتایج عالی برسد. $ $

ویژگی های $ $

پارامترهای تجهیزات

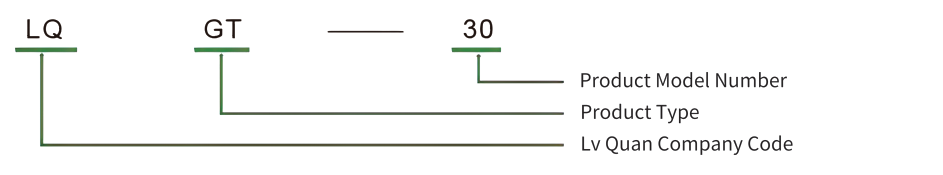

شماره	rtoairflow m³/h	دریچه O.D.mm	دریچه I.D.mm	ضخامت عایق یک طرفه میلی متر
LQ-GT-30	4500	φ800	φ300	250
LQ-GT-35	7000-10000	φ850	φ350	250
LQ-GT-40	12000-20000	φ900	φ400	250
LQ-GT-60	25000-40000	φ1100	φ600	250
LQ-GT-70	55000-70000	φ1200	φ700	250

یادداشت ها:

1. در محیط های مایع خورنده ، چسبناک یا ذرات قابل استفاده نیست

2. مکانهای ضد انفجاری نیاز به درمان کلی ضد انفجار دارند. $ $

هدف

عمدتا در برنامه هایی که نیاز به حرکت مکرر و نیازهای آب بندی بالا دارند ، مانند دریچه های ورودی و خروجی از هوای بزرگ حجم سه یا RTO چند کنسرت استفاده می شود. LT عمدتاً از بدنه دریچه پروانه و یک محرک پنوماتیک تطبیق یافته تشکیل شده است که می تواند برای تغییر و کنترل رسانه خط لوله کم فشار استفاده شود.

از میله اتصال دوتایی برای اتصال دیسک دریچه پروانه و شافت خارج از مرکز استفاده می شود و قسمت پشت آن با یک میله اتصال ثابت می شود تا سکته مغزی دیسک دریچه را محدود کند. این ساختار خارج از مرکز ، آب بندی شیر را به شدت بهبود می بخشد.

با استفاده از هوای فشرده شده ، شافت خارج از مرکز برای کنترل سوئیچینگ میله اتصال دیسک دریچه هدایت می شود. پس از چرخش دریچه 90 درجه از موقعیت اولیه ، یک عمل به پایان می رسد (از باز تا بسته یا از نزدیک به باز) و برعکس برای عمل دیگر (از نزدیک به باز ، یا از باز تا بسته). $ $

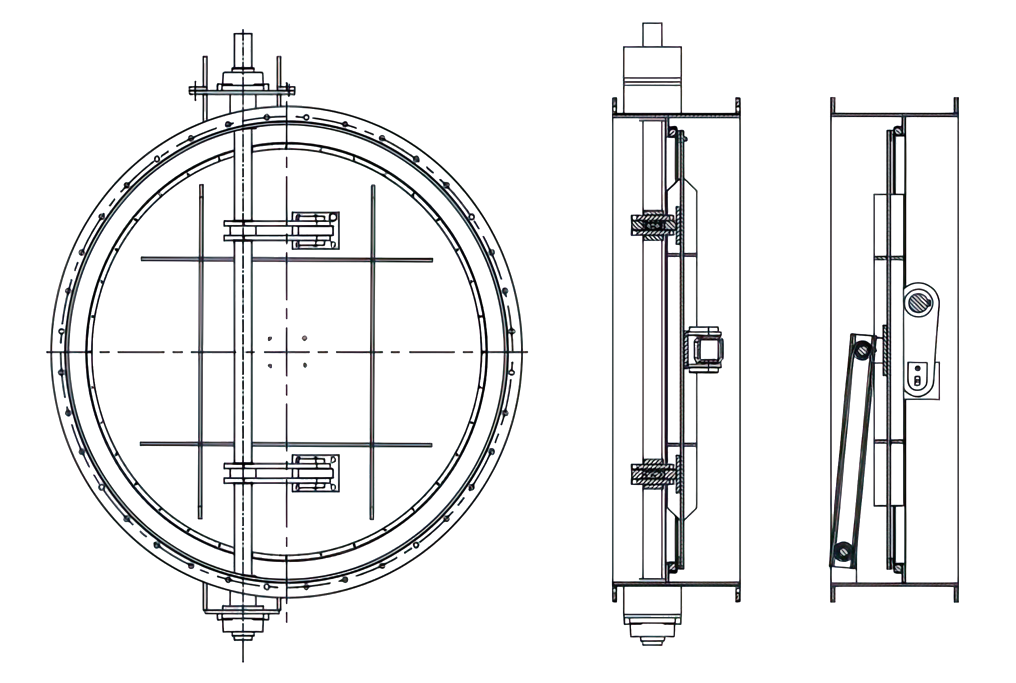

فرم ساختاری $ $

ویژگی

1. شافت خارج از مرکز ، میزان نشت پایین.

2. درایو پنوماتیک ، عملکرد انعطاف پذیر ، زمان سفر کوتاه ، سر و صدای کم.

3. این یک ساختار ساده ، نگهداری آسان و سوئیچینگ سریع دارد و می تواند برای افزایش راندمان کار و کاهش زمان نگهداری و همچنین انتخاب مواد مختلف برای حلقه های مهر و موم بسته به نیاز مشتری استفاده شود.

احتیاط:

1. از آن در مکان های مایع گرد و غبار خورنده ، چسبنده و دانه ای استفاده نمی شود.

2. مکانهای ضد انفجاری نیاز به یک درمان کامل با انفجار دارند. $ $

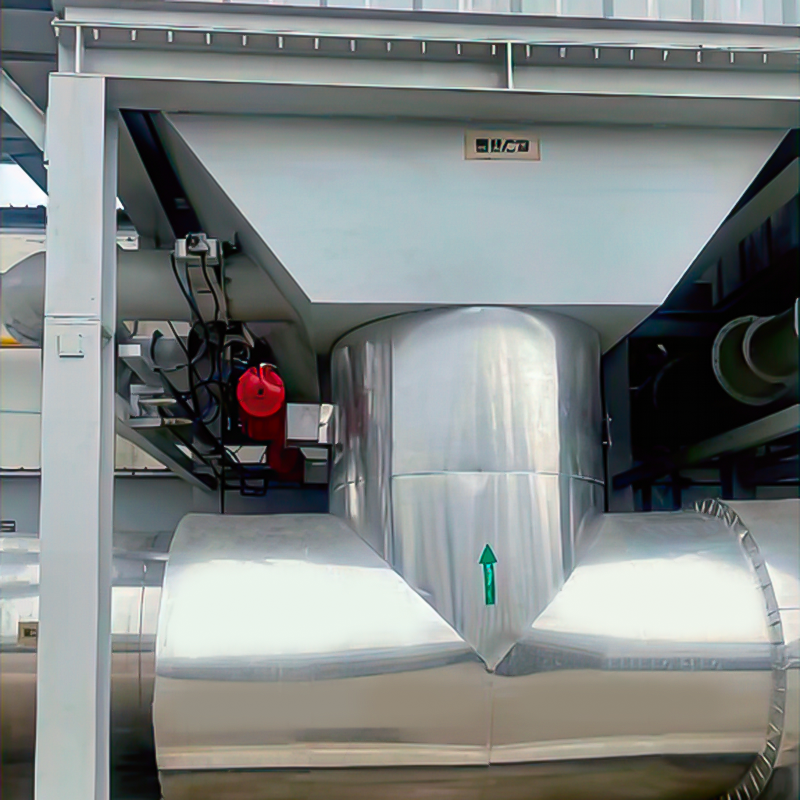

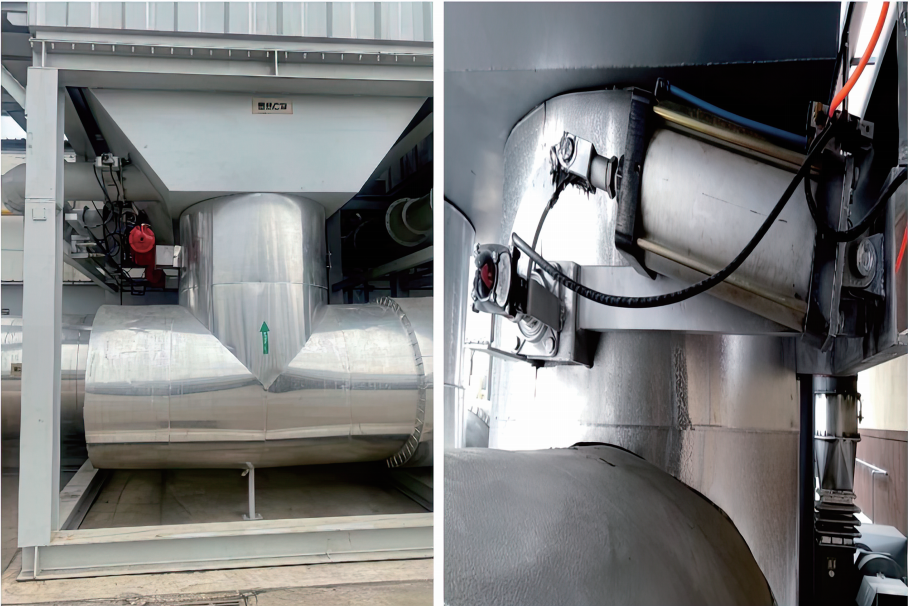

برنامه های مهندسی $ $
