اصل عملیاتی

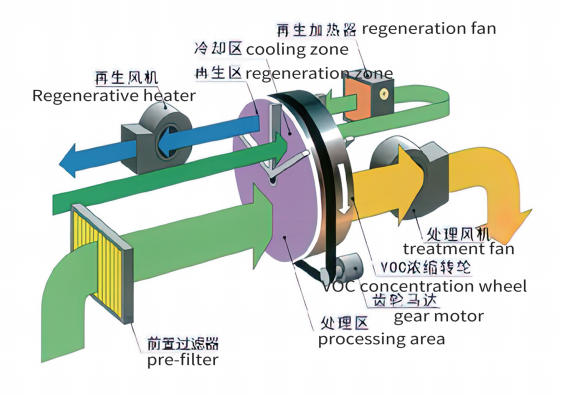

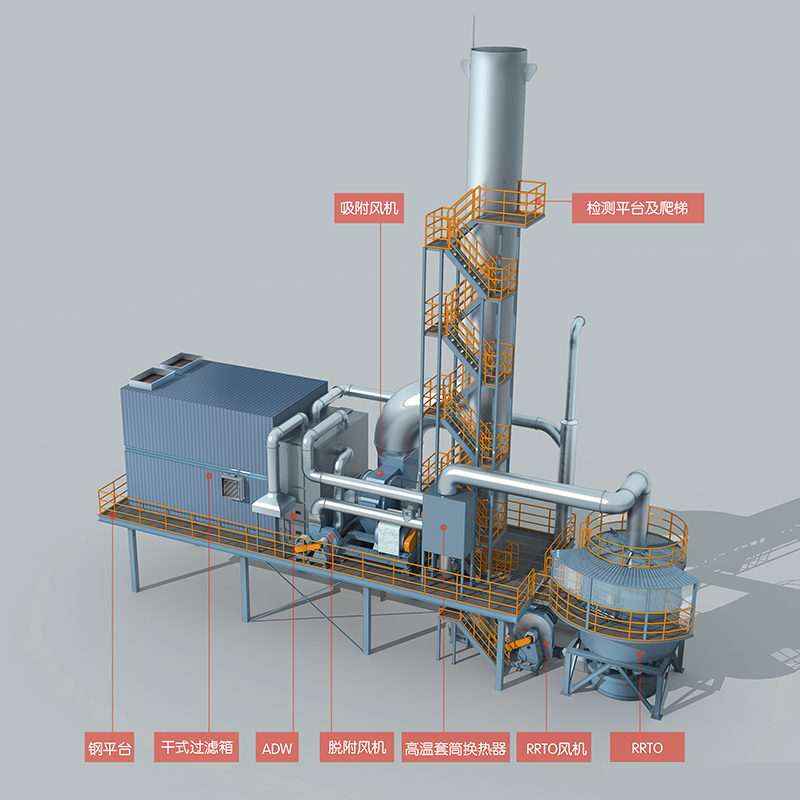

هوای تصفیه شده حاوی VOC از پیش فیلتر عبور می کند و به ناحیه تصفیه روتور کنسانتره ارسال می شود. در منطقه پردازش ، VOC ها توسط جاذب جذب و برداشته می شوند و هوای خالص از ناحیه پردازش چرخ غلظت تخلیه می شود. VOC ها که بر روی چرخ غلظت جذب می شوند ، در منطقه بازسازی از طریق تصفیه هوای گرم در منطقه بازسازی دفع می شوند و متمرکز می شوند. پس از آنکه VOC های بسیار غلیظ دفع می شوند ، در محفظه ذخیره حرارت RTO از قبل گرم می شوند و VOC های درجه حرارت بالا برای احتراق کامل ، اکسید کننده و تجزیه به CO2 و آب به محفظه احتراق ارسال می شوند. گازهای درجه حرارت بالا تولید شده توسط اکسیداسیون از طریق اجسام مخصوص ذخیره سازی گرمای سرامیکی طراحی شده و باعث گرم شدن اجسام سرامیکی و "ذخیره گرما" می شوند ، که برای گرم کردن گازهای زباله آلی بعدی که وارد سیستم می شوند استفاده می شود و از این طریق باعث صرفه جویی در مصرف سوخت برای گرمایش گاز می شود. بدنه ذخیره سازی گرمای سرامیکی باید به دو یا چند منطقه یا محفظه تقسیم شود ، هر محفظه ذخیره گرما که یک چرخه مداوم از تمیز کردن ذخیره گرما را تجربه می کند و به طور مداوم کار می کند. $ $
خصوصیات و مشخصات تجهیزات غلظت VOC
راندمان تصفیه بالا: راندمان جذب چرخ می تواند تا 98.5 ٪ (به استثنای اجزای ویژه) برسد.
راندمان دفع زیاد: ترکیبات آلی با نقاط جوش زیر 220 درجه سانتیگراد تقریباً کاملاً دفع می شوند.
ردپای کوچک: در مقایسه با تجهیزات مبتنی بر جذب مشابه ، ردپای چرخ غلظت نسبتاً اندک است.
خطر آتش سوزی کم: در مقایسه با جذب کربن فعال ، چرخ زئولیت غیر قابل شرب است و در طی فرآیند دفع خطر احتراق وجود ندارد.
جذب سریع و دفع: دارای خواصی مانند زمان جذب کوتاه ، اشباع آسان ، راندمان دفع زیاد و چرخه کوتاه است. $ $

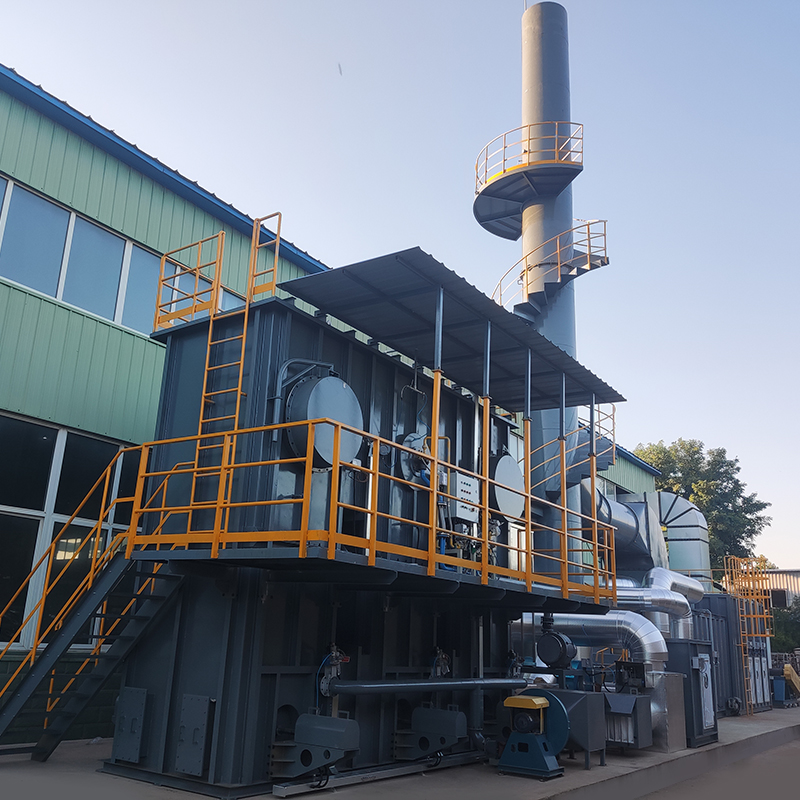

شرایط و ویژگی های RTO
| مصرف انرژی کم | غلظت گاز ورودی در 1500 ~ 2000mg/m3 اساساً خود احتراق را حفظ می کند ، بدون پر کردن سوخت |
| راندمان بالای بازیابی گرمای زباله | با استفاده از فناوری جدید مواد (سرامیک ذخیره سازی حرارتی) ، راندمان بازیابی گرما 95 ٪ است |
| راندمان تصفیه بالا | راندمان می تواند در هنگام استفاده از دریچه بالابر معمولی به 98 ٪ یا بیشتر برسد و حداکثر 99.3 ٪ 6 یا بیشتر هنگام استفاده از ساختار دوتایی دوتایی دریچه بسته |
| آسان برای کار کردن | کنترل الکتریکی سنتی یا کنترل کنترل کننده صنعتی را اتخاذ کنید ، یک کلید برای شروع و متوقف کردن پس از تنظیم پارامترها ، متوجه نظارت بدون نظارت |
| فرم ساختار | بستر ثابت نوع برج | دور چند بستر | ||
| ساختار سه برج | ساختار پنج برج | ساختار چرخشی | ساختار چند دریچه | |
| حداکثر ظرفیت حمل هوا | 65000 متر در ساعت | ≤100000 متر در ساعت | ≤100000 متر در ساعت | ≤100000 متر در ساعت |
| فضای کف | بزرگ | بزرگتر | عمومی | عمومی |
| بازده تصفیه | 90-90 ≥ | |||
| فرم ساختار دریچه | دریچه پوپت/شیر پروانه بسته | دریچه پوپت/شیر پروانه بسته | دریچه دوار | دریچه پروانه ای هوایی |
| فرم درایو دریچه | وابسته به پنوماتیک | وابسته به پنوماتیک | درایو موتور سروو | وابسته به پنوماتیک |
| روش گرمایشی | گاز طبیعی / مایع زباله حلال ارگانیک | |||
| حالت هوای ضربه ای | فشار معکوس فشار مثبت/فشار منفی جذب معکوس | |||
| حالت ورودی هوا سیستم | به طور کلی تأمین هوای مثبت کامل (یعنی فشار مثبت در منطقه واکنش) | |||
| طراحی ایمنی | به طور کلی دریچه تسکین فشار/ دما و درب تسکین انفجار پاپ آپ ، RTO کل ورودی تنظیم کننده شعله استاندارد را انتخاب کنید | |||
1. هنگامی که سایت پروژه در مناطق بسیار سرد (<10 درجه سانتیگراد) قرار دارد ، باید به احتمال چگالش هوای فشرده شده معتبر به بستنی خطوط گاز یا سیلندرها توجه شود. در چنین مواردی ، درایو پنوماتیک را می توان با درایو برقی جایگزین کرد.
2. مایع زباله حلال فستیولی استفاده می شود ، لازم است ترکیب و مقدار کالری آن برای انتخاب تجهیزات احتراق تهیه شود. از گرمایش برقی می توان استفاده کرد که حجم هوا کمتر یا مساوی با 5000 نانومتر در ساعت باشد. $ $
معیارهای انتخابی
1. اگر گاز اگزوز حاوی اجزای خورنده مانند گوگرد و کلر است ، باید در طی فرآیند انتخاب ارتباط برقرار شود. از مواد مقاوم در برابر خوردگی مانند SUS2205 یا بالاتر باید برای پردازش و تولید استفاده شود تا از درمان مناسب چنین گاز در فرآیند پایین دست اطمینان حاصل شود.
2. غلظت مخلوط گازهای اگزوز که وارد ذخیره حرارت می شوند تجهیزات سوزاندن درجه حرارت بالا باید در 1/4 از محدوده حد انفجاری پایین (LEL) باشد.
3. حداکثر دمای کار برای ذخیره حرارت تجهیزات سوزاندن درجه حرارت بالا کمتر از 960 است. مواد پر انرژی و گازهای با غلظت بالا باید با رقت درمان شوند. اگر الزامات خاصی وجود داشته باشد ، باید به وضوح بیان شود که در طول طراحی عایق مطالبات خاصی را مطرح کنند.
4. گاز وارد شده به ذخیره گرما ، تجهیزات سوزاندن درجه حرارت بالا نباید حاوی ذرات گرد و غبار یا غبار روغن باشد که می تواند باعث انسداد یا آتش سوزی شود ، تا از چشمک زدن و انسداد سرامیک ذخیره حرارتی جلوگیری شود.
5. برخی از مناطق دارای الزامات خاص انتشار اکسید نیتروژن برای تجهیزات سوزاندن درجه حرارت بالا هستند که باید در طی فرآیند تهیه به خریدار ابلاغ شوند. سیستم های احتراق کم آمونیا باید برای تجهیزات احتراق مورد استفاده قرار گیرد و اگر گاز اگزوز حاوی غلظت بالایی از نیتروژن باشد ، حتی یک سیستم احتراق نیتروژن ممکن است استانداردهای انتشار را رعایت نکند و نیاز به درمان دنیترییدر اضافی دارد. $ $ $ $ $ $ $ $ $ $ $ $
