اصل عملیاتی
این تجهیزات از ترکیبی از سه فرآیند استفاده می کند: جذب زئولیت ، دفع جریان هوای گرم و احتراق کاتالیزوری برای تصفیه گاز زباله آلی. این ویژگی از ویژگی های غربال مولکولی مانند میکروپور های متعدد و تنش عظیم سطحی برای جذب حلال های آلی در گاز زباله استفاده می کند و این امکان را فراهم می کند که گاز زباله تصفیه شده اولین فرآیند کار باشد. پس از اشباع غربال مولکولی ، حلال های آلی که بر روی الک مولکولی جذب می شوند توسط یک جریان هوای گرم دفع می شوند و به عنوان دومین فرآیند کار با نسبت غلظت خاصی به بستر احتراق کاتالیزوری ارسال می شوند. گاز زباله ارگانیک با غلظت بالا که وارد بستر احتراق کاتالیزوری می شود گرم می شود و با کمک کاتالیزور و اکسیژن ، به دی اکسید کربن و آب تجزیه می شود.
گرمای آزاد شده از این تجزیه توسط یک مبدل حرارتی با راندمان بالا بازیابی می شود و برای گرم کردن گاز زباله آلی با غلظت بالا که وارد بستر احتراق کاتالیزوری به عنوان سومین فرآیند کار می شود ، استفاده می شود. پس از یک دوره خاص از کار ، فرآیندهای تجزیه و تجزیه کاتالیزوری نیازی به گرمایش انرژی اضافی ندارند زیرا به تعادل می رسند. $ $

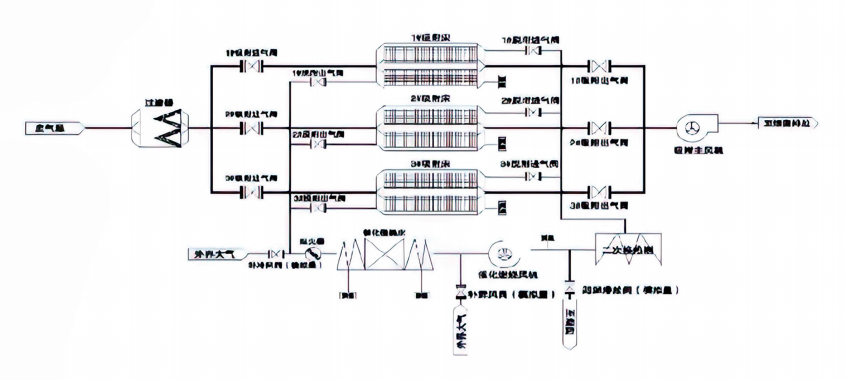

جریان فرآیند
1. در شرایط کار ، گاز زباله که ابتدا تصفیه می شود وارد جعبه قبل از فیلتر خشک می شود تا ذرات مانند گرد و غبار از بین برود ، از گاز زباله تا جلوگیری از ورود این نوع ماده به منطقه جذب بستر ثابت و باعث کاهش در راندمان جذب زئولیت شود. G4 ، F7 ، F9 و سایر مواد برای تصفیه مرحله به مرحله برای از بین بردن گرد و غبار و مواد چسبناک بر اساس وضعیت واقعی استفاده می شود.
2. گاز زباله از پیش تصفیه شده وارد منطقه جذب بستر ثابت می شود ، جایی که VOC در گاز زباله جذب می شود و تصفیه می شود و پس از رعایت استانداردهای انتشار ، مستقیماً مرخص می شوند. پس از رسیدن بستر ثابت به اشباع VOC ، دفع دفع می شود. هوای تازه توسط فن احتراق کاتالیزوری معرفی می شود و در مبدل حرارتی گرم می شود تا قبل از ورود به بستر ثابت اشباع ، به دمای دفع برسد تا گاز زباله اشباع شده از زئولیت را از بین ببرد.
3. پسماند زباله با غلظت بالا که در هنگام دفع تولید می شود توسط بخاری الکتریکی (موتور احتراق گاز طبیعی) از قبل گرم شده و گرم می شود پس از گرم شدن و گرم شدن توسط مبدل حرارتی تحت عمل فن سیستم CO برای رسیدن به دمای فعالیت کاتالیزور (300 ℃) ، وارد بستر کاتالیزوری ، تحت واکنش اکسیداسیون و واکنش های دگرگونی و گرمازدایی قرار می گیرد. گازهای درجه حرارت بالا که توسط واکنش ایجاد می شوند پس از تبادل گرما با مبدل حرارتی دفع تخلیه می شوند.
4. گرمای آزاد شده توسط واکنش اکسیداسیون باعث گرم شدن گاز می شود. گاز با درجه حرارت بالا گرما را از طریق مبدل حرارتی که برای گرم کردن گاز دفع شده استفاده می شود ، به گاز با دمای پایین منتقل می کند و از این طریق میزان مصرف انرژی مورد نیاز در طی کار سیستم را کاهش می دهد. اگر هنوز گرمای اضافی وجود داشته باشد ، می توان از آن برای گرم کردن سایر مناطق کارخانه نیز استفاده کرد.
5. برای اطمینان از رعایت استانداردهای انتشار ، گازهای اگزوز پس از انجام فرآیندهای جذب و اکسیداسیون ، از طریق یک پشته متمرکز در ارتفاع آزاد می شوند که به طور معمول از 15 متر فراتر می رود. این ارتفاع همچنین به گونه ای طراحی شده است که از سازه های اطراف برای تسهیل پراکندگی مؤثر انتشار گازهای گلخانه ای استفاده شده است. $ $
پیکربندی سیستم

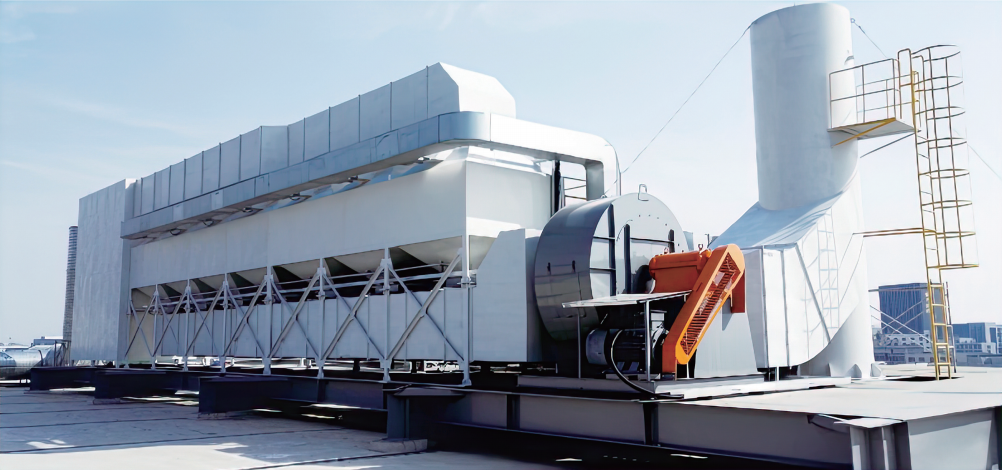

دستگاه غلظت جذب بستر ثابت زئولیت به طور عمده شامل یک سیستم پیش تصفیه گاز زباله ، یک سیستم جذب غلظت بستر ثابت زئولیت ، یک سیستم دفع ، یک سیستم خنک کننده و خشک کردن ، یک سیستم تبادل گرما ، یک سیستم احتراق کاتالیزوری ، یک سیستم انتشار ، سیستم کنترل الکتریکی اتوماتیک و یک سیستم نظارت آنلاین است.
ویژگی ها و مزایای تجهیزات
1. بازده جذب و دفع زیاد ، انتخاب قوی.
2. افت فشار تولید شده توسط جذب بستر ثابت زئولیت از VOC کم است که می تواند میزان مصرف برق را تا حد زیادی کاهش دهد. حجم بالای هوا و گاز زباله VOC با غلظت کم به حجم هوای کم و گاز زباله با غلظت بالا تبدیل می شود و غلظت می تواند به 10-15 برابر برسد و در نتیجه هزینه های عملیاتی کمتری و عمر خدمات طولانی تری داشته باشد.
3. سیستم کلی طراحی ماژولار را اتخاذ می کند ، به فضای کمتری نیاز دارد و یک حالت کنترل فوق العاده مداوم و بدون سرنشین را فراهم می کند ، و در نتیجه هزینه های نگهداری کم وجود دارد. $ $
شرایط قابل اجرا
1. بهبود سیستم های ذغال فعال غیر سازگار.
2. درمان مواد آلی با اجزای ناشناخته که باعث بو می شوند.
3. موقعیت هایی که نیاز به بازسازی دمای بالا از مواد با نقاط جوش بالا بالاتر از 300 ℃ $ $
